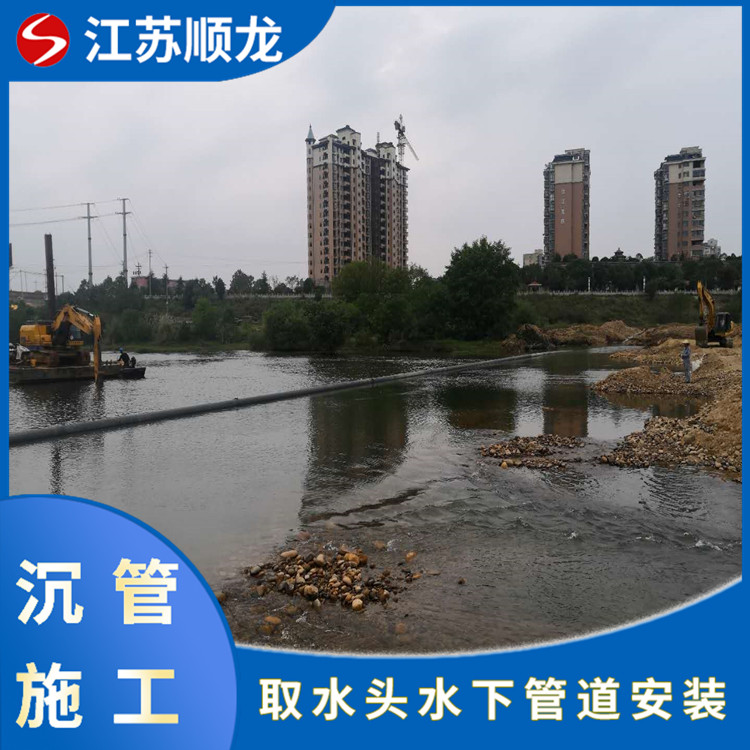

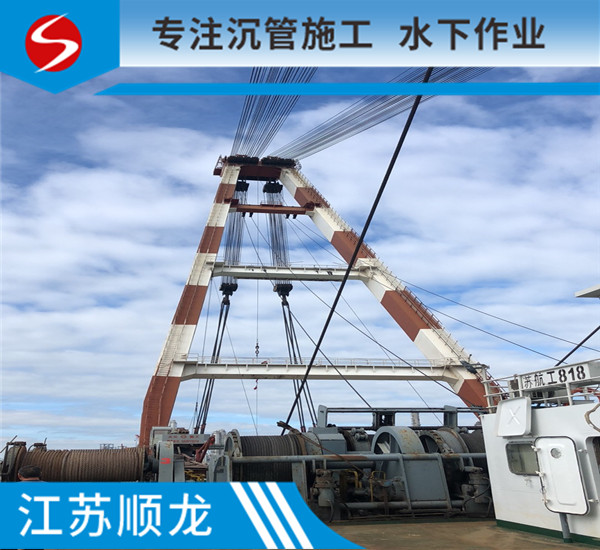

       工程概况 为满足城市中远期原水需求，太仓市在浏河口新建应急水源地。水源地面积约220万m2，总容积为1742万m³。水源地主要建构筑物包含新建围堤、取输水泵站和进出水管线及取水头。本文着重以水源地取水管施工工艺进行阐述。 水源地取水管 设计流量为40m³/s，采用2根大口径钢管（内径3600mm,壁厚18mm，外壁设加强环）从长江中取水,均采取水下沉管施工方法，自水源地新建围堤至长江中取水头部之间的管道分别长达1700.698m(1#管线)和1675.698m(2#管线)。两根管道轴线间距6.0m,管道中心高程-5.0m~-12.0m，采用φ609mm的钢管桩基础，钢管桩单根长30m，桩顶架设桩帽、横梁和管座，管道通过管箍安装固定于管座上。桩帽和横梁焊接连接，桩帽和桩、横梁和管座、管箍和横梁之间均采取水下螺栓连接固定。管道分段长度最长40m/段，分段管道之间采取水下哈夫连接方式。水源地长江取水管道。

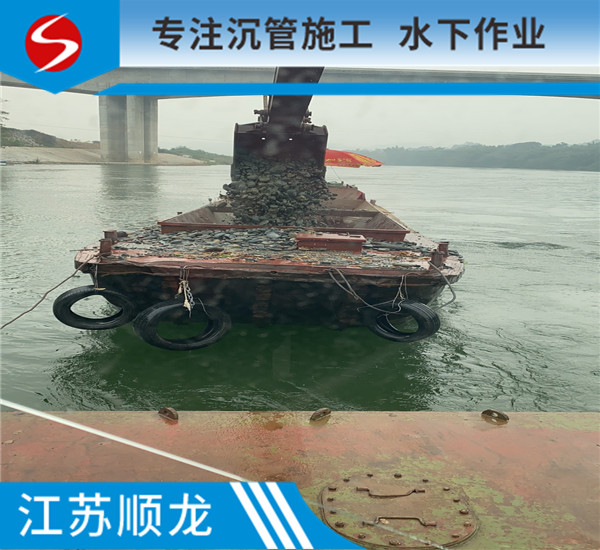

      水下管沟开挖 本工程管道敷设于长江河床下，因此必须先水下开挖管道沟槽，才能进行桩基及管道安装施工，根据原河床现状高程及管道敷设深度，其开挖深度约6m左右。管沟开挖采用2艘4m3链条式式抓斗挖泥船，采用4艘150m3开底泥驳运输、抛卸土方。根据两管中心间距，两根管道沟槽一起开挖，开挖底宽为12m，边坡1:4。分两次进行开挖，先将两根管道沟槽开挖至管底设计高程，再 定位每组钢管排架桩位置，将6根钢管桩范围约10m×14m再挖深1.5m左右，以便于钢管桩施打及桩帽、横梁安装（因桩帽、横梁和管座比管底低1.0m左右，且尚需潜水员水下安装所需的工作面）。 开挖前，在管道沿线设置水位观测尺，便于挖泥船结合水位复核开挖深度。

      施工过程中，应选择合理的施工方案和工艺，取水管道、取水头和水下钢结构件受现场条件制约宜在工厂内、施工现场水域附近岸边空地、码头上加工制作和防腐，尤其是高、大、重的大型管道和构件，以方便制作完成后过驳至驳船或吊入水中拖运至施工现场进行沉放安装。
