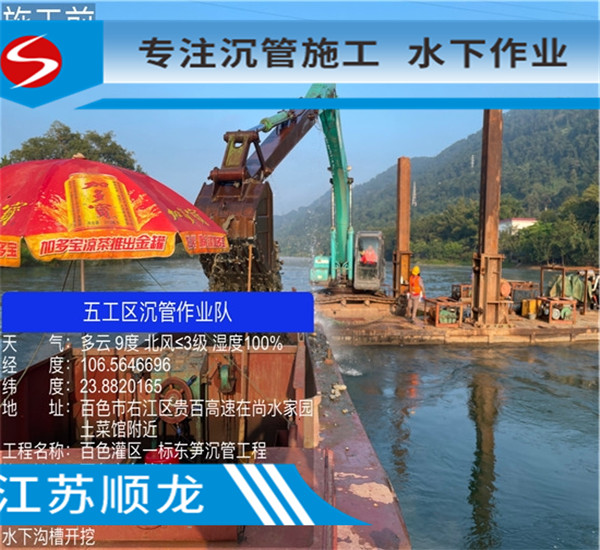

       水下管沟开挖 本工程管道敷设于长江河床下，因此必须先水下开挖管道沟槽，才能进行桩基及管道安装施工，根据原河床现状高程及管道敷设深度，其开挖深度约6m左右。管沟开挖采用2艘4m3链条式式抓斗挖泥船，采用4艘150m3开底泥驳运输、抛卸土方。

       根据两管中心间距，两根管道沟槽一起开挖，开挖底宽为12m，边坡1:4。分两次进行开挖，先将两根管道沟槽开挖至管底设计高程，再 定位每组钢管排架桩位置，将6根钢管桩范围约10m×14m再挖深1.5m左右，以便于钢管桩施打及桩帽、横梁安装（因桩帽、横梁和管座比管底低1.0m左右，且尚需潜水员水下安装所需的工作面）。 开挖前，在管道沿线设置水位观测尺，便于挖泥船结合水位复核开挖深度。
挖泥船水下开挖测量定位采用gps定位系统，因此船机设备上需配备相应测量设备和计算机软件，由技术人员将本工程平面图输入计算机，并根据坐标系统输入管道起始位置坐标等相关参数。这样船机设备上的gps定位系统和软件就可以很直观的将船舶位置和沟槽位置显示在电脑屏幕上，施工精度大大提高。 挖泥时，要勤测轴线、要勤测水深，防止偏位和超挖或欠挖。以水铊和测深仪控制开挖底标高，对偏位的要及时纠正，对欠挖的地方要及时进行补挖。

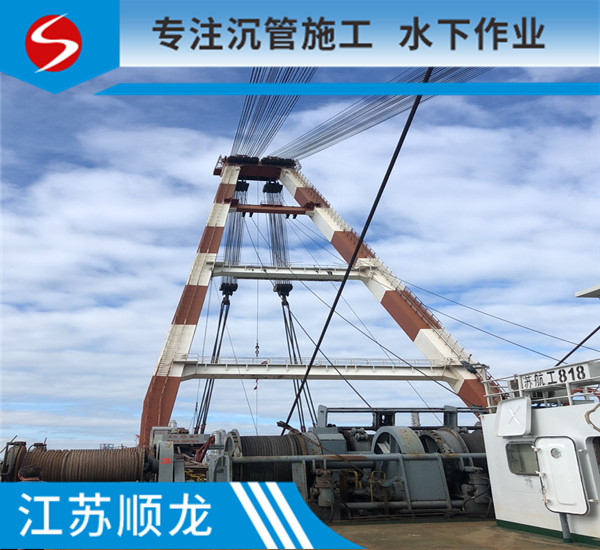

      四、水上桩基施工 桩基采用水上打桩船进行施打，桩架高度根据桩长和施工工艺等进行选择。 本工程管道下支撑桩桩长30m，为 控制桩顶标高，采用将工程桩接长至施工水位以上然后再水下割桩至设计标高的工艺。因此根据桩长、桩顶高程、施工期水位，本工程打桩的桩长在40m~42m左右，因此选择桩架高度为46m的打桩船。钢管桩向有资质的生产厂家定购，选用螺旋埋弧焊钢管，加工长度40~42m，由船运输至施工现场。 水上桩基施工顺序为：打桩船抛锚定位（钢管桩到场）→吊桩→立桩、夹桩→移船定桩位（gps定位）→稳桩、下桩→锤击沉桩→到位停锤→测量桩顶标高（做好记录）→移船吊桩→打下一根桩。一组排架钢管桩施打完成后，根据测量记录的桩顶标高和设计桩。

       顶标高计算每根出水的钢管桩的割桩长度，然后再用特制的钢套环从桩顶套入桩外壁，钢套环底部与桩顶之间的距离应与割桩长度一致，然后再由潜水员水下沿钢套环底部将钢桩割除，这样留置于水下的钢管桩桩顶标高即为设计标高。采用此种方法控制桩顶标高精度较高，施工偏差减小。五、水下管道安装 水下管道沟槽开挖及桩基施工完成后，在管道安装之前须先水下安装好桩顶的钢支架构件，主要包括桩帽、钢横梁；管座和管箍构件须安装在待沉放安装的管道上，然后再沉放安装管道。1.桩帽、横梁安装 桩帽和横梁钢结构件采取在工厂内加工制作及防腐，然后船运至施工现场，由潜水员和安装船配合水下安装的方法。 本工程一个排架由3根桩组成，钢支架由3个桩帽和一根横梁组成，横梁和桩帽采取焊接成整体后再水下安装的方法，因水上打桩施工不可避免会产生一定的偏位，故三个桩帽和横梁不能一次焊接成整体，需分两次焊接。

      桩帽、横梁安装步骤如下：1）测桩距、焊桩帽 首先由潜水员利用特制的工具水下 测量排架桩的两根边桩的间距，然后根据测量记录将两侧的桩帽先焊接在横梁的底部两端，焊接时应考虑桩帽和桩套接时的间隙。2）放横梁、做标记、焊中间桩帽。
