将两端焊好桩帽的横梁吊放至水中，把桩帽套入排架桩的两根边桩内，由潜水员水下根据中间桩的位置在横梁底部做好标记。然后再将横梁吊出水面后，按标记位置将中间桩帽准确焊接在横梁底部，这样就可保证3个横梁底部的桩帽均是按水下实际桩间距烧焊在横梁上的，可 套入桩顶。3）桩帽、横梁水下安装 将3个桩帽都焊接好的横梁吊放至水中，由潜水员水下定位桩帽套入桩顶。然后再根据桩帽上预留的螺栓孔在钢管桩的相应位置水下切割穿孔，并将螺栓穿入后紧固螺帽将桩帽和桩固定在一起。横梁、桩帽安装步骤见下图3。图3：桩帽、横梁水下安装步骤示意图2.管座、管箍安装 管座、管箍钢结构件同横梁、桩帽一样也采取在工厂内加工制作及防腐，船运至施工现场。 管座和管箍先固定于待沉放安装的管道上，根据水下已安装好的横梁，由潜水员水下测量两根横梁间的实际间距，然后再根据横梁间距将管座和管箍安装固定于待沉放安装的管道上。3.取水管道安装 本工程取水管道为内径3600，壁厚18mm的钢管，外壁设槽钢加强环，分段长度最长为40m/段，均采取在钢管厂家加工制作及防腐后，由船运至施工现场，单根管道（40m长）重约60吨。

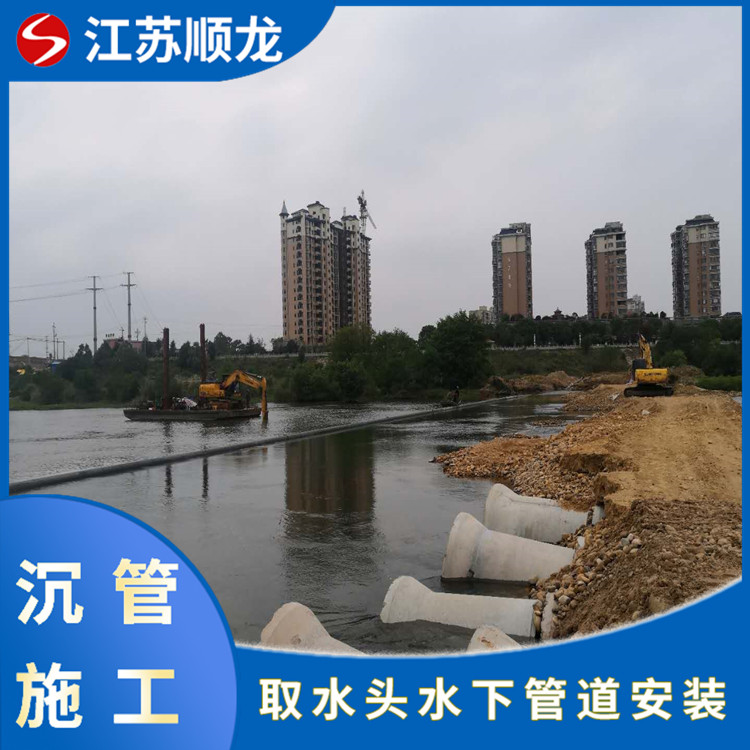

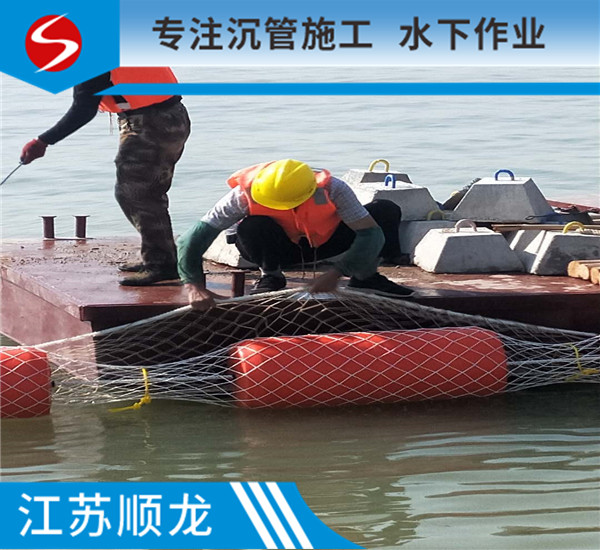

采用1艘150吨水上起重船进行分段管道的沉放安装。管道沉放安装前，除按水下实际横梁间距在管道上预装好管座和管箍外，还需在管道端部事先安装好哈夫接头的橡胶圈，橡胶圈套入管端并固定好。管道安装断面图见图4，沉放安装示意图见图5。图4：管道安装断面图图5：取水管道沉放安装示意图4.哈夫接头安装 本工程取水管道分段管道之间连接采用钢制哈夫接头形式。哈夫为半合对抱结构，分为上下两片，上下两片哈夫采用螺栓水下紧固安装方法。哈夫与管道之间通过橡胶圈压紧来保证紧密性，上下两片哈夫对接螺栓紧固处也设有橡胶垫板。 哈夫接头安装在两根管道沉放安装完成，并完成管座和横梁的水下螺栓固定后才能进行施工。其安装步骤如下：1）下半片哈夫安装： 在一根管道安装完成，第二根管道下水安装前，须先将该两根管道接头哈夫的下半片放至已安装管道一端的下方，避免两根管道均安装完成后再在管道下部塞入下半片哈夫。2）上半片哈夫安装： 待两根管道均安装到位，再将上半片哈夫安装在管道接头上部，下半片哈夫则通过钢丝绳提升至管底，然后再进行上、下两片哈夫的对接紧固。
3）螺栓安装： 上、下两半片哈夫对接先在钢丝绳收紧的状态下，由潜水员水下将两侧螺栓连接处的两端各安装两个长螺栓，以先将哈夫初步固定，然后再逐步收紧钢丝绳和四个长螺栓，然后再分别对称安装中间的螺栓，直至中间螺栓均安装紧固完成后，再将两侧四个长螺栓替换成设计规定长度的螺栓。哈夫接头安装示意图见下图6。图6：管道哈夫接头安装示意图六、取水头制作、安装 本工程长江取水头共2个，为钢制蘑菇型取水头，单个重约120吨。取水头安装后其顶面标高为-2.0m，两个取水头中心间距为42.8m，取水头与取水管道之间同样采用哈夫接头连接方式。每个取水头下部设9根φ609×16钢管桩基础支撑，钢管桩长50m。取水头下部桩基、桩顶钢结构件制作、防腐及施工与取水管道相同。 取水头制作选择在加工厂内完成半成品构件的制作和防腐，由船运输至施工水域附近岸边的制作场地上进行整体拼装、焊接和防腐修补，然后再采用水上起重船将取水头吊驳至驳船上拖运至施工现场水域进行沉放安装。 取水头的过驳、吊装采用1艘150吨的起重船进行水下沉放安装，取水头最终沉放至下部桩基础顶部的桩帽平台支架上，由潜水员水下探摸配合定位情况。然后由潜水员水下安装桩帽顶板和取水头底座间的连接螺栓。
七、结语 水下管道铺设安装一般在沿江、沿河、沿海地区的自来水厂取水工程、发电厂和污水处理厂的取、排水工程中较为常见，且取水工程在管道端部均设有取水头。其大部分管线安装均位于水下，因此均为水上、水下施工作业，需依靠大型船舶设备、潜水员和专业施工人员精心组织施工，才能保证工程质量和施工作业安全。施工过程中，应选择合理的施工方案和工艺，取水管道、取水头和水下钢结构件受现场条件制约宜在工厂内、施工现场水域附近岸边空地、码头上加工制作和防腐，尤其是高、大、重的大型管道和构件，以方便制作完成后过驳至驳船或吊入水中拖运至施工现场进行沉放安装。
