|
 |
地 址:江苏省盐城市大庆中路150号308室
电 话:0515-88732678
传 真:0515-88249669
联系人:宦广明
手机号:15995193388 |
|
|
防水堵漏 |
地下室堵漏施工 |
|
|
 |
|

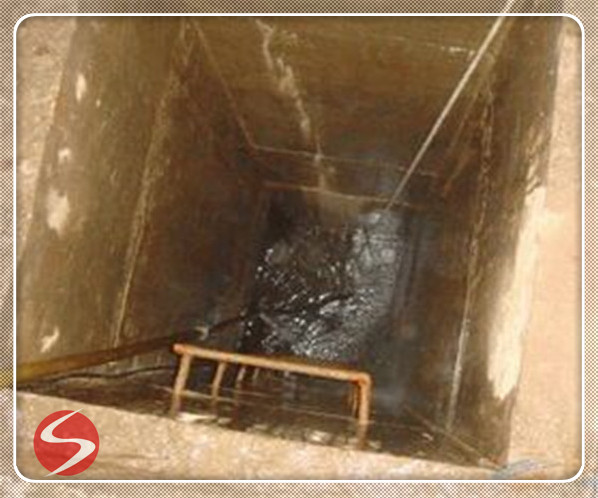

大面积(蜂窝)渗漏治理方案面层法:适用于结构的大面积渗漏水治理。一般情况下,地下室大面积渗漏水治理无法迎水面进行,只能在背水面处理,故在施工前,应进行引排水,以防止新做的防水面层被有压水冲坏。
面层法具体作法为:选择漏水量集中部位, 行埋管引流或预埋注浆止水针头或注浆铝管,使水从导管流出。根据漏水量大小,可于一处或多处埋管引水,找不到漏水点时,可在墙体下部埋管引水。然后在不漏水部位按照材料使用要求,大面积涂抹聚合物水泥防水砂浆,需分层抹压,顺序为防水素浆—防水砂浆—防水素浆, 拨管堵水。用速凝水泥封闭孔洞,然后灌注氯丁胶乳水泥,灌浆料固化后,与基面粘结紧密,且可以在潮湿基面粘结,这样固结的塑性体填充混凝土所有裂缝,将水流完全地堵塞在混凝土结构体之外,以达到止水堵漏的目的。对于地下室混凝土结构表面,出现水压较小的不甚严重的慢渗漏水时(如冒汗、洇湿等)可于背水面涂刷结晶型防水涂料,使表面形成一层不透水的覆盖层,起到防渗作用。具体做法为:将基层表面处理平整光滑,凹凸不平处用水泥砂浆填平、压平抹光,同时除去基层表面灰尘、油污等,以利防水层粘结牢固。上述工作完成并检查合格后,即可涂刷结晶型防水涂料。化学注浆法: 微裂缝采取化学灌浆工法,材料根据实际缝宽大小或渗漏情况,选取水溶性聚氨酯化学灌浆材料来进行深层灌浆堵漏。水溶性聚氨酯化学灌浆材料是单组份反应型填塞粘结裂缝。该材料具有良好的亲水性,能与水反应,同时生成CO2气体,并逆水而上沿来水通道渗透扩散,与周围的混凝土、砂、土等固结,快速硬化形成不透水的固结层,已广泛应用于封堵大压力的涌水和阻止地基中的流水及水的渗透。 管片接缝渗漏对于这些渗漏部位,左右各延伸一定的范围,分别钻若终止孔,钻至遇水膨胀橡胶层,然后填塞速凝水泥,形成两道堵头,堵头中间区域再埋数根铝管用速凝水泥封缝,灌注水溶性聚氨酯化学灌浆材料。 拆嘴:灌浆完毕24小时,确认不漏即可去掉或敲掉外露的灌浆嘴。清理干净已固化的溢漏出的灌浆液。 补强:用防渗漏水泥基渗透型结晶抗压密封剂进行全面封堵或刚性RG材料抹面作保护层增强, 用聚合物JS防水涂料,将分涂三遍以作表面防水处理。
孔洞、点渗治理方案堵漏法:用无机堵漏材料直接堵塞。遇到孔洞较小或孔洞较大但水压不大的慢渗漏水情况时,可采用无机防水堵漏材料直接堵塞。操作程序为:根据渗漏水情况,查出漏水点,以渗漏点为圆心凿洞(直径为1~3cm,深为2~5cm),孔洞壁尽量与基面垂直,并用清水冲洗干净,用堵漏材料捻成与孔洞形状相近的锥团形,待其开始凝固时,迅速压入洞内,并向孔洞壁四周挤压密实,使堵漏材料与孔洞壁紧密结合,堵漏完毕经检查无渗水现象时,即可用聚合物水泥砂浆抹压至与板或墙面平齐。下管法:适用于孔洞水压较大的急流或涌水的渗漏水处理。具体作法为:清除漏水处空鼓的面层及粘结不实的石子,然后剔成孔洞,深度视渗漏水量而定。在洞底铺一层碎石,碎石上盖一层与孔洞大小一样的铁皮或油毡片,并在其上开一小口,将胶管插入孔中,使水顺管流出,然后用速凝材料把引水管周围孔洞一次灌满,待堵漏材料开始凝固时,用力把孔洞四周堵漏胶泥挤压密实,并使胶泥表面低于结构面不小于1.5cm,堵塞完毕并经检查无渗漏水后,拨出胶管,堵塞孔眼, 用抗压密封剂分层抹压至板面齐平。当孔洞漏水压很大时,可采用木楔等堵塞孔眼,将水止住,并用堵漏材料封堵。经检查无渗漏水后,用聚合物水泥砂浆或抗压密封剂作防水层。治理孔洞渗漏水也可采用嵌缝法,即在剔槽中采用堵漏材料堵塞止水后,用双组份聚硫密封剂嵌填沟槽, 连国其他部位作防水层。另外,对于地下结构出现的孔洞渗漏水情况,还可采用注浆法进行堵漏,可单孔注浆或于孔洞周围钻孔注浆。
预埋件、穿墙管道渗漏治理方案当预埋件周边渗漏时,将其周边剔成环形沟槽,清除预埋件锈蚀,并用清水冲刷地沟后采用填塞堵漏止水材料、嵌填双组份聚硫密封剂或灌注堵漏浆液等方法进行处理。当常温穿墙(地)管道周围出现渗漏水时应沿管道周边剔成环形沟槽,用水冲刷干净后,用堵漏材料堵塞严实,经检查无渗漏后,在表面分层抹压聚合物水泥防水砂浆或抗压密封剂与基面齐平,也可用密封材料嵌缝,管道外250mm范围涂刷防水涂料,还可采用灌注堵漏浆液的方法处理。对于管道穿透内墙部位渗漏水,可将穿管孔剔凿扩大,然后埋设预制半圆套管,在管道与套管的空隙处用双组份聚硫密封剂填满,套管外空隙处用堵漏材料堵塞。
24小时服务热线:159-9519-3388
|
|
|
|
|
|
|
|
|
