| 水下倒虹管安装方案有哪些 |
|
|
 |
|
倒虹管的施工场地布置、土石方堆弃及排泥等，不得影响航运、航道及水利灌溉；施工中，对危及堤岸和建筑物应采取保护措施；倒虹管施工前，应对施工范围内的河道地形进行校测。设置在河道两岸的管道中线控制桩及临时水准点，每侧不应少于2个，应设在稳固地段和便于观测的位置，并采取保护措施。沟槽土基超挖时，应采用砂或砾石填补；在斜坡地段的倒虹管现浇混凝土基础时，应自下而上进行浇筑，并采取防止混凝土下滑的措施，倒虹管水平段与斜坡段交接处应采用弯头连接。钢管弯头处的加强措施应符合设计规定；排水倒虹管的混凝土弯头可现浇或预制，混凝土强度等级和抗渗标号不应低于设计规定，倒虹管竣工后，应进行水压试验。给水倒虹管应进行冲洗消毒，穿越通航河道的倒虹管竣工后，应按****航运部门有关规定设置浮标或在两岸设置标志牌，标明水下管线的位置。
沟槽边坡应根据土质情况、水流速度、方向、沟槽深度及开挖方法确定，并应满足管道下沉就位时的要求，开挖沟槽的泥土应抛在与河流相交沟槽断面的下游。回填后，多余的土不得堆积在河道内，岩石沟槽开挖前，应进行试爆。爆破时，应有专人指挥，并制订操作安全及保护施工机械设备的措施，沟槽挖好后，应测量槽底高程和沟槽横段面，其测量间距应根据沟槽开挖方法及地质情况等确定，在全管道沟槽范围内不得小于设计断面。倒虹管基础施工时，投料位置应准确，沟槽两侧定位桩上应设置基础高程标志，由潜水员下水检验和整平，沟槽挖至槽底或基础施工完成后，经检验合格应及时铺设管道，钢制倒虹管的制作成型宜与开挖沟槽同时进行或提前制作与组装，倒虹管采用钢管组装时，应选择溜放方便的场地。组装时可制作平台，平台的结构宜简易牢固，其高度应在管节施焊过种中不被水淹没，并没有滑移装置。
组装的钢管段应逐段进行水压试验，合格后方可进行管段防腐处理。其试验压力应符合设计规定，设计无规定时，应为工作压力的2倍，且不得小于1.0MPa，试压达到规定压力后10min不得降压，并不得有渗水现象，倒虹管整体浮运时，下水前管道两端管口应采用堵板封堵，并在堵板上设置进水管、排气管和阀门，当采用分段浮运在水上连接时，管段两端管口可采用橡胶球等堵塞。当倒虹管整体或分段浮运所承受浮力不足以使管漂浮时，可在管两旁系结刚性浮筒、柔性浮囊或捆绑竹、木材等，钢制倒虹管在水中采用浮运或在岸上、冰上采用拖运时，应有保护外防腐层不受损坏的措施，当外防腐层局部损坏时应及时修补。

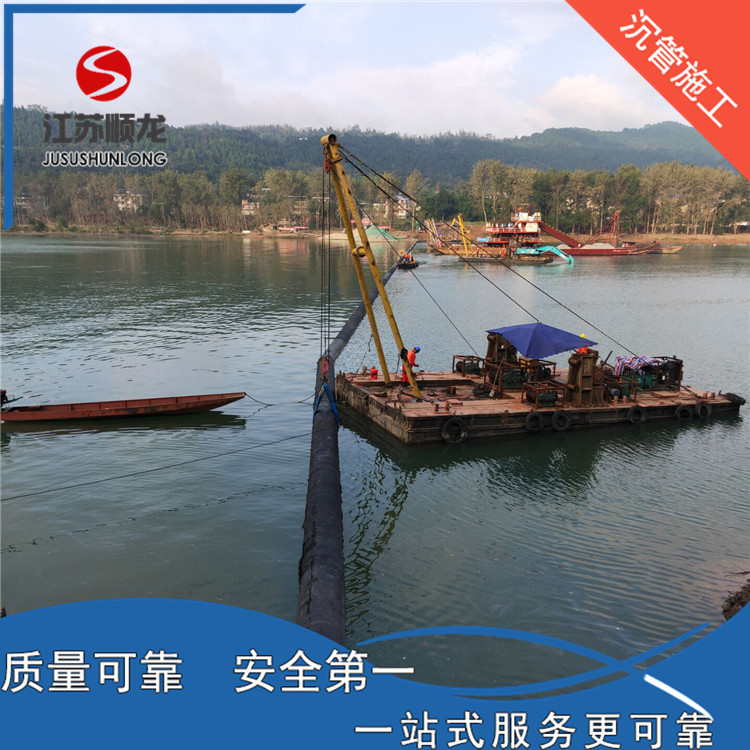

倒虹管浮运到下沉位置时，在下沉前应做好下列准备工作；钢制倒虹管吊装前应正确选用吊点，并进行吊装应力与变形验算，吊装的吊环宜焊在钢制包箍上，再用紧固件固定在管段的吊点位置上，两端起重设备在吊装时应保持管道水平，并同步沉放于槽底就位，将管道稳固后，再撤走起重设备，倒虹管在水中采用浮箱法分段连接时，浮箱应止水严密。管道接口应作防腐处理。检查管底与沟底接触的均匀程度和紧密性，管下如有冲刷，应采用砂或砾石铺填，管道验收合格后应及时回填沟槽。回填时，应投抛砂砾石将管道拐弯处固定后，再均匀回填沟槽，水下部位的沟槽应连续回填满槽；水上部位应分层回填夯实，坝或围堰的背水面坡底与沟槽边的安全距离，应根据坝、堰体高度和迎水面水深、沟槽深度、水下地质情况及施工时的运输、堆土、排水设施等因素确定。
