水下作业

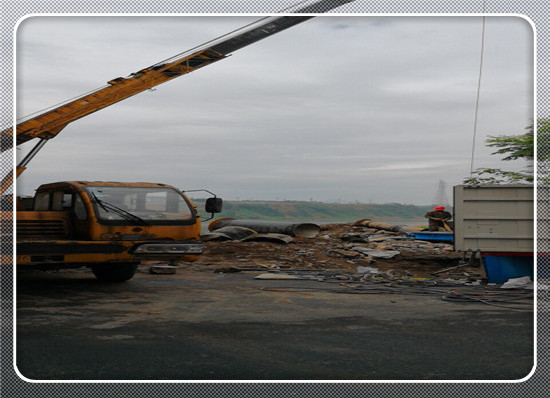

取排水管道安装
沉管沉放钢管安放采用整体浮运、起重船辅助、分阶段控制下沉的施工方法。下水前管道两端管口采用闷板封堵,并在闷板上设置进水管、排气管和阀门。经计算钢管整体浮运所承受浮力足以使钢管漂浮,不需借助浮筒等外力,两根钢管均采用单管下沉,连续施工时间大约12小时。大运河沉管施工测量控制大运河沉管段应在支墩浇筑时设置管线沉放的导标,控制管线的顶高和轴线位置,只要将管体缓缓搁置在支墩上,略作轴向调整即可。下沉时在中间水平段上各系3根测量绳,根据水面高程及测量绳的读数来测量控制沉管下沉的速度及平衡。施工工艺流程沉放前准备工作(包括对沟槽、砂垫层的复查整改)→管体下水→拖轮拖引钢管浮运沉管区域→起重船起吊 位→打开闷板上的排气阀、100进水阀与100泥浆泵联接→注水下沉→岸堤上挖机在轴线位置调整沉管位置→符合检查验收要求→工作船撤离。沉管时机选择提前3个月测量河水的水面的高程和流速,以一个周为周期,每日测量间隔2h,绘制河水水面的月(日)变化曲线,根据河水标高变化曲线确定沉管的时间。管体下水--管体焊接、防腐完成,检测、试验合格后,方可进行管体下水。根据现场实际情况,本工程均采用吊装下水的方式施工。即在沉管的前一天进行管体下水,下水前,先将管道中的水放空,关闭所有阀门进行吊装施工。吊装时,5条吊装船同时进行起吊,管体缓缓离开地面后,慢慢将船后退,平稳放入水中。下水后,采用两条拖轮将其拖至桥西侧顺岸停放。然后进行第二根管体的下水,同样采用两条拖轮拖至桥西侧顺岸停放。由于施工时吊装船舶与管体共占据航道45m,航道采用半侧封航即可满足施工。管道起吊定位钢管下水后,用两条拖船将钢沉管拖至沉管位置,顺停在航道边,过夜时应采用外侧停船防护并派人进行夜间巡视,等待沉管施工。由于大运河管道水平总长186m,重达117t,起吊时应充分考虑每一个吊点的受力是起吊的关键。按管体的长度和重量应安排5个起吊点,两头采用两艘起吊能力为80t的高竿吊装船,中间采用三艘起吊能力为40t吊装船来完成吊装。为了安全起见,另备一艘起吊能力为80t的高竿吊装船作应急备用,总起吊能力应大于管重的2倍。

本工程采取半封航施工,起吊前各吊装船在自己的吊装点安装好吊装索具,等待航道全面封航。封航后,各吊装船立即实施起吊施工。起吊时,先由两头的吊装船开始,慢慢吊起,使管体从水平状态变成垂直状态,同时,中间的吊装船也应收紧索具,稳定管道。管道吊起后,启动吊装船自身推进器,使管道在水面上作90°管位调整,缓缓移至管位,实施灌水下沉。灌水下沉准备工作完成后,沉管起吊的开始,应同时沉管充水量应有准确的计量,观察管体的吃水,当管体因充水缓缓下沉时,吊装船也应缓缓释放索具,保持船体的干舷高度。当管体的重量加水的重量略大于浮力时,停止充水。此时沉管处于临界状态,管内的水流动空间较大,保持沉管平衡是沉管下沉的关键,所有吊装船必须服从 指挥,同时平稳匀速释放索具。管体离支墩20cm高时,调整管体的轴向位置,同时向管内充水,保持管体稳定下沉。整管平稳沉至槽底后对水下管道进行高程、中心位置校核,均满足设计要求后,拆除吊钩绳索,回到原位准备进行第二根管体的吊装下沉。第二次沉管的方式与 次相同,管体平稳沉至槽底后对水下管道进行高程、中心位置校核,均满足设计要求后,拆除吊钩绳索,吊装船撤离施工现场,开通航道。两次沉管的累计施工时间预计为12小时。质量保证措施①沉管施工前必须对水文、气象进行详细调查分析,选择流速较小,晴天、少雨的有利时机。②沉管施工机械要结合当地的自然条件、机械施工能力和习惯,尽量采用安全可靠、简单易行的施工方法。③要建立 指挥、协调一致的组织系统,选用经验丰富的工程技术人员担任现场指挥、熟练的水上作业人员进行操作。④沉管处于临界状态后,沉管两端的吊力较安全,高差0.2~0.4m为宜,可有效控制管内水的流动,避免管端漂起及吊力失衡现象。⑤吊点处应设置吊扣,捆绑处均包裹麻袋或海绵,以有效保护钢管的防腐层。
