取水管道的安装和连接(1)起重工程船定位：起重工程船进入施工现场后，与长江呈丁字形定位在取水管轴线，工程船艏部朝向岸边，船艏部、船艉部各抛八字锚于江中固定，地锚与卷扬机连接，通过卷扬机的收放来调整控制船体的方向。(2)取水头部喇叭口在岸边与取水管进行焊接拼装成整体后，在取水头部及原水管顶部分别焊接两个吊耳（要注意其重心），以作起吊之用，由汽车吊运至起重船能够吊到的江滩上，再由起重船吊装至甲板驳船上，由甲板驳船运至指定施工位置，交由工程船起吊安装。(3)放线方法：分别在取水头部中心及原水管尾部中心插上一根标杆，陆上用全站仪控制平面位置，控制好中心、轴心。(4)原水管及取水头水下安装：由工程船用左右钩吊起原水管、取水头；工程船利用绞松锚的方式，并采用浮标或钢丝绳定大方向，将原水管绞到位；陆上用全站仪控制平面位置，控制好中心、轴心，同时派两名潜水员进行水下配合，原水管及取水头下沉到桩架的钢制横梁上的预置的管座上用两根￠25圆钢管箍螺栓固定。格删现场采用￠10钢筋焊接制作与法兰盘连接。

取水管沉放D1620钢管取水管材采用Q235-A级钢材，长度14米一根，沉管段采用42m一根，现场焊接。钢制零部件均采用Q235-B级钢材，螺栓采用4.8级普通螺栓，焊条采用E43型。钢制零部件所有钢制构件、管道及金属设备焊接完成后需进行防腐处理，内涂料采用IPN8710系列高分子防腐涂料衬涂，外防腐采用环氧沥青衬涂，内外防腐（二油）一层底漆两层面漆，总厚度不小于0.14mm。施工时严格遵守《化工设备管道防腐施工及验收规范》和《给排水管道工程施工及验收规范》，防腐由厂家直接制作。(1)管道焊接1）首先安排施焊人员二人同时进行，施焊位置应相应对称进行（即左右和上下对称）2） 点和 点位置先焊一段，随即在中径左右位置也焊一段焊缝3）将全环缝完全焊一层焊道。随后对称性分层焊满。4）全部采用二氧化碳方式进行焊丝直径φ1.2有药芯的焊丝。5）外环缝（或者内环缝）焊接完后应在反位置进行清根（可用角磨机或者碳弧气刨方式进行。如用后者方式，则刨后需磨掉氧化物）。清根要求需达到见到焊道出白。6）每完成一层焊道后应清理飞溅物及处理缺陷。如出现的凹坑（此缺陷不处理会影响下一层焊的质量（会出现焊后焊缝有气孔）或出现焊缝与母材间熔合不进紧密性的现象。

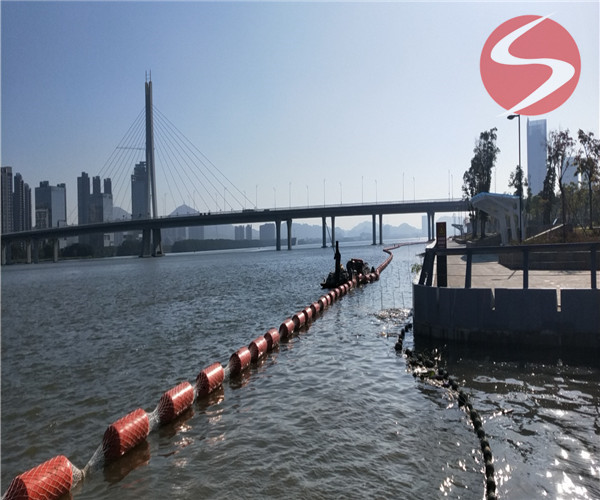

管道沉放在沟槽开挖完成，并由潜水员在水下整平后，起重船在沟槽上游定位，将焊接结束、验收合格的取水管由甲板驳船运到起重船前，每根42m钢管设置3个吊耳，两端各中部各布设一个，起重船放下吊钩，用三根钢丝绳将取水管与吊钩连接，起重船慢慢收钩，将取水管吊起后，在取水管的两端中部各焊一根钢管（亦可直接把全站仪架设在管道轴线上观察钢丝绳是否在管道轴线上），钢管长度在取水管下沉到位后能够伸出水面，在钢管上部各架设一部棱镜，起重船吊钩慢慢下放，岸上的全站仪观察棱镜，水下潜水员配合，将取水管按要求沉放到位后，由全站仪通过钢丝绳对取水管进行复测，同时潜水员在水下对取水管进行探摸，确认到位后，潜水员在水下将起吊用的钢丝绳子解开，取水管与取水管之间由潜水员在水下用土工布将接口处包箍后，再用哈呋进行连接。
