| 水下管道安装 |
| 过湖管道拼装、焊接 |
|
|
 |
|
(1)为了确保钢管制作加工精度和防腐处理满足要求，本工程需要设有专用临时制作平台。由于施工场地制约，每条管道分六段焊接，每段长60m，垂直于航道摆放。两端分别封板后用施工船拖管下水，在水面上对接成整条管道。平台标高应比施工期水位高出1m。
(2)焊接采用手工电弧焊，双面多层焊。施焊前应检查坡口型式是否为“V”型，焊接前先修口、清根，除去污垢；各接口焊缝采用多层多道焊接，单层焊缝厚度小于5mm。管节端部内外电焊不得少于两层，在焊下一层以前，必须先上层的焊渣。
(3)对口与拼接应在平台上进行，对口应做到内壁齐平，内壁错边量不应超过管壁厚度的20％，且不大于2mm。对口钢管在拼装台上，必须搁置稳固，以避免在焊接过程中产生附加应力。
(4)焊缝质量合格等级为Ⅱ级。焊缝施焊后，应进行100％的外观检查(在焊缝上，填缝金属的组织应成颗粒状，外表呈整齐直鱼鳞状，不得有裂纹、气孔、夹渣等缺陷。)和100％超声波探伤。探伤标准按JBⅡ52—8 1超声波探伤质量标准执行。
(5)每段拼接完成后，即可拖下水浮运 位，然后再进行整管拼接。采用浮箱水上内外面焊接。
(6)伸缩节的设置位置为东侧和西侧过江管桩号，每条管道一个；东侧和西侧过江管桩号2个，每条管道一个；连接方式为法兰连接。伸缩节安装完毕后，螺栓处涂黄油，外包两层塑料布，随管道埋在地下。

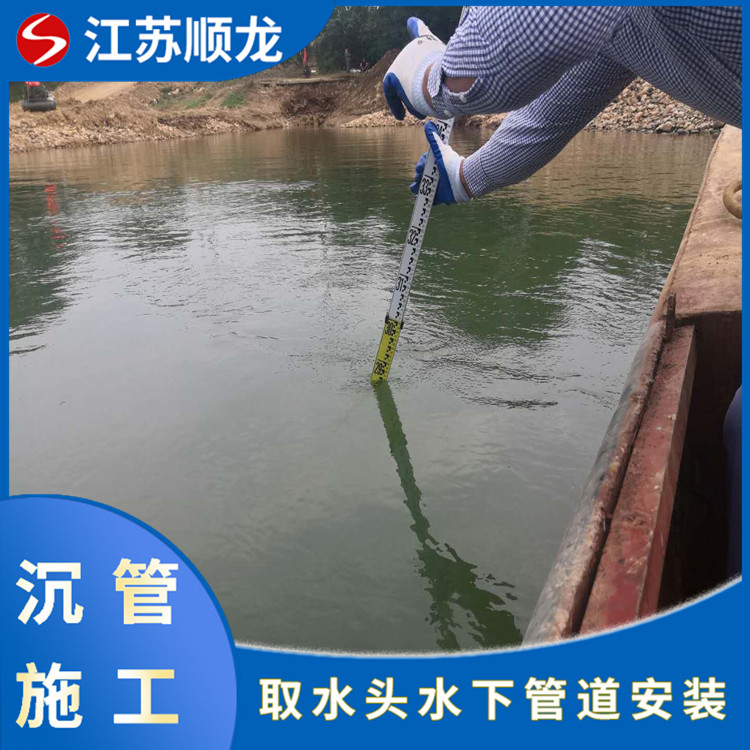

管槽开挖及整平：管槽在开挖前，用全站仪将输水管道穿越河底轴线的平面位置标出，并在左右岸轴线上各埋设三个固定定位标点，设置明显的岸上标志。水下管槽开挖时，在水面上每隔50m左右另抛设一浮标显示中心线，以作为挖泥船开挖平面位置定位的依据，并在两岸各设置水尺一把(水尺零点标高要经常检测)作为各断面开挖标高的测量依据。为了保证管槽开挖的准确性，采用电子经纬仪对挖泥船进行定位测量及深度控制，以保证挖泥船开挖断面及落斗点位置准确。水下开挖沟槽设计底宽为7．8m。沟槽开挖好后，应测量槽底高程和沟槽横断面，其测量问距应根据沟槽开挖方法及地质情况等确定。在验槽后沉管前应进行管槽水下整平，目的是使管道 位后受力均匀，整平高差控制在-lOem范围内。在开挖工作中不得影响任何公共设施，确属不可避免，应征得相关部门的同意，施工完后应按原样恢复。水上部分的管槽采用挖掘机配合人工开挖，水上管槽开挖底宽为7．2m，土方开挖边坡为1：0．5开挖接近设计标高时应预留15～20em，在铺设管道前采用人工挖除，避免槽底被扰动。
过江管道沉管安装：垫层基础完成施工后，即可开始管道的安装，复测基础面标高符合设计规范要求后，在垫层基础面上测量放样，测放出检查井的中心点及管道中线，根据检查井中心点及管道中线挂设管道边线，利用边线来控制管道的走向和高程。管道的制作成型与开挖沟槽同时进行或提前制作与组装。组装的钢管逐段进行水压试验，合格后方可进行管段防腐处理。 管道采用整体浮运，下水前管道两端管口采用堵板封堵，并在堵板上设置进水管、排气管和阀门。管在水中采用浮运时，应保护外防腐层不受损坏，当外防腐层局部损坏时应及时修补。按设计图纸要求，采用预制管构件，按设计管道尺寸、质量要求，验收预制管（钢管的管道防腐处理在加工厂完成，验收合格后再运至现场安装，焊接部位的防腐处理则在现场焊接完成后同步完成）。预制管机械运输到现场基坑旁边，人工配合管道 位、安装。
